"디스크 갈아야 하는데 서버 전원 내려도 되나요?"
디스크 교체해야 하는데 전원 끄고 케이스 열어야 하나요?"
집에서 쓰는 데스크톱 PC라면 당연히 전원을 끄고, 본체를 열고, 주렁주렁 달린 전원 선과 데이터 케이블을 뽑아야겠죠.
하지만 24시간 돌아가야 하는 구글 같은 서버가 고작 디스크 하나 때문에 멈춰야 한다면 인터넷 세상은 매일 마비될 겁니다.
서버는 전원이 켜진 상태에서 디스크를 뺐다 꽂았다 할 수 있습니다. 마치 USB 메모리처럼 말이죠.
이걸 가능하게 해주는 기판, 바로 하드디스크 뒤편에 숨어 있는 초록색 기판, "백플레인(Backplane)"입니다.
오늘은 이 백플레인이 도대체 뭐길래 서버의 무중단 운영을 책임지는지 알아보겠습니다.

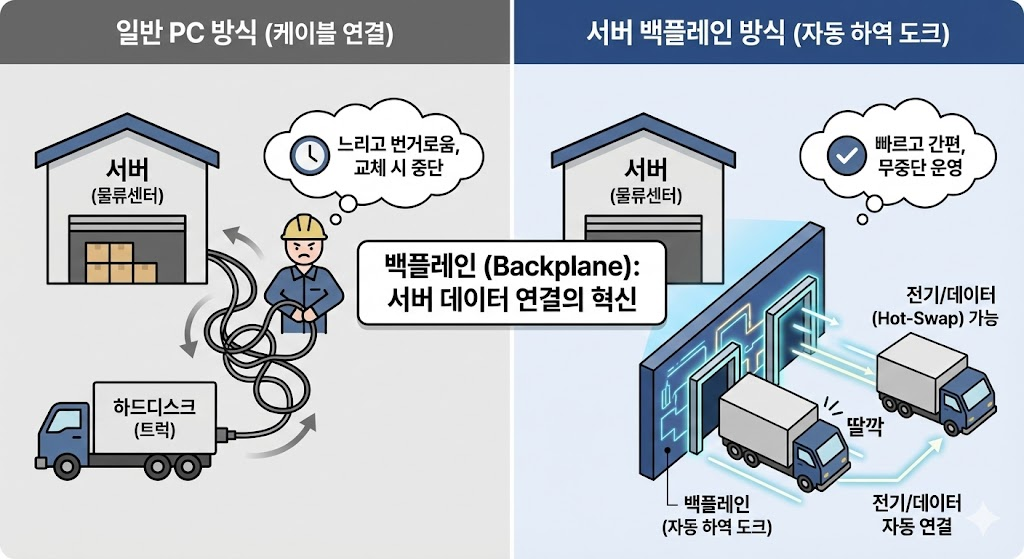

1. 개념 정의: 물류센터의 하역 도크 (Dock)
백플레인을 이해하기 가장 쉬운 비유는 "대형 물류센터의 하역 도크"입니다.
- 서버 (물류센터): 데이터를 처리하고 보관하는 거대한 건물입니다.
- 하드디스크 (트럭): 데이터를 싣고 나르는 운송 수단입니다.
- 케이블 연결 (일반 PC 방식): 트럭이 오면 직원이 일일이 뛰어나가서 짐칸에 호스를 연결하고 전선을 끌어오는 방식입니다. 트럭을 바꿀 때마다 시간이 오래 걸리고 번거롭죠.
- 백플레인 (자동 하역 도크)
트럭(하드디스크)이 후진해서 "딸깍" 하고 끼워지기만 하면, 전기와 데이터 통로가 자동으로 연결되는 "벽"입니다.
트럭이 고장 나면? 그냥 그 트럭만 빼고 새 트럭을 밀어 넣으면 됩니다. 물류센터 문을 닫을 필요가 없습니다.
즉, 백플레인은 "수많은 하드디스크를 케이블 없이 한방에 연결해 주는 거대한 소켓 기판"이라고 보시면 됩니다.

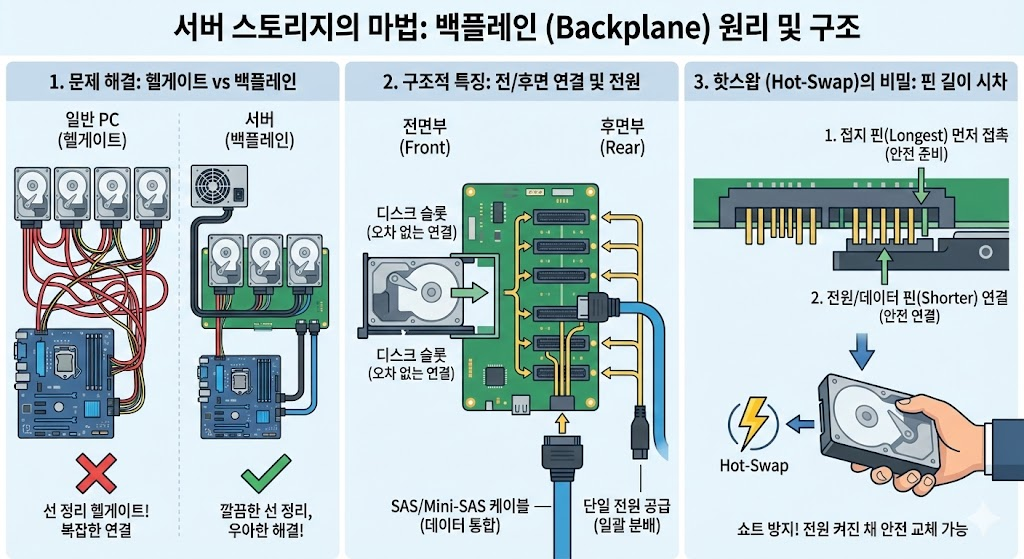

2. 작동 원리 및 구조: 선정리 지옥에서의 해방
일반 PC를 조립해 보신 분들은 아실 겁니다.
하드디스크가 4개만 넘어가도 전원 선(SATA Power)과 데이터 선(SATA Cable) 8가닥이 엉켜서 내부는 헬게이트가 열리죠. 백
플레인은 이 문제를 기술적으로 우아하게 해결합니다.
구조적 특징
- 전면부 (Front): 하드디스크가 꽂히는 슬롯입니다. 디스크 가이드(트레이)를 타고 밀어 넣으면, 오차 없이 커넥터가 맞물리도록 설계되어 있습니다.
- 후면부 (Rear): RAID 카드나 메인보드와 연결되는 굵은 케이블(SAS/Mini-SAS)이 꽂힙니다.
- 전원 공급: 파워서플라이에서 굵은 전원 선 하나만 백플레인에 꽂아주면, 백플레인이 알아서 꽂혀있는 모든 디스크에 전기를 나눠줍니다.
핫스왑 (Hot-Swap)의 마법
"전기가 흐르는데 뺐다 껴도 쇼트(Short) 안 나나요?"
백플레인 커넥터의 핀 길이를 자세히 보면 길이가 서로 다릅니다.
- 접지 핀(Ground): 가장 깁니다. 디스크를 꽂을 때 제일 먼저 닿아서 전기를 흘려보낼 준비를 합니다.
- 전원/데이터 핀: 조금 짧습니다. 접지가 된 상태에서 안전하게 연결됩니다.
이 시차 덕분에 전원이 켜진 상태에서도 부품이 타지 않고 안전하게 교체가 가능한 것입니다.
3. 다이렉트 케이블 vs 백플레인
서버와 일반 PC(워크스테이션)의 가장 큰 차이는 바로 이 백플레인의 유무입니다.
| 비교 항목 | 다이렉트 케이블 (일반 PC) | 백플레인 방식 (서버) |
| 연결 방식 | 디스크마다 케이블을 일일이 꽂음 | 디스크를 슬롯에 밀어 넣기만 하면 됨 |
| 교체 편의성 | 케이스 열고 선 뽑고 나사 풀어야 함 | 외부에서 원터치로 교체 가능 |
| 전원 관리 | 셧다운(전원 끄기) 필수 | 핫스왑(Hot-Swap) 지원 (운영 중 교체) |
| 공기 흐름 | 케이블이 엉켜서 공기 순환 방해 | 케이블이 없어 공기 흐름(Airflow) 원활 |
| 가격 | 저렴함 (케이블 값만 듦) | 비쌈 (별도 기판 및 컨트롤러 필요) |
| 고장 포인트 | 케이블 단선 위험 | 백플레인 기판 자체 고장 위험 |

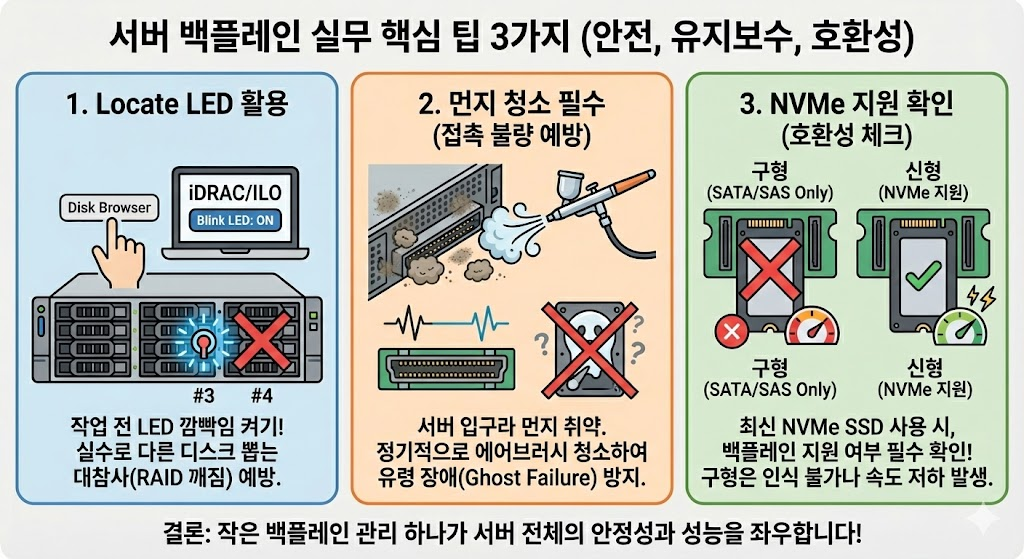

4. 이것만 알면 고수
Tip 1. "Locate LED"를 적극 활용하세요.
백플레인에는 디스크 상태를 알려주는 LED 회로가 내장되어 있습니다.
디스크가 24개씩 꽂혀있는 서버에서 "3번 디스크 교체해"라고 지시받았을 때, 실수로 4번을 뽑으면?
그날로 RAID 깨지고 서비스 장애 나는 겁니다.
작업 전에 반드시 관리 도구(iDRAC, ILO 등)에서 "Blink LED(깜빡임)" 기능을 켜세요.
그러면 백플레인이 해당 디스크의 불빛을 반짝여서 "나 여기 있어요!"라고 알려줍니다.
Tip 2. 먼지 청소가 생명입니다.
백플레인은 서버의 맨 앞쪽, 바람이 들어오는 입구에 있습니다. 즉, 먼지를 가장 먼저 뒤집어쓰는 부품입니다.
커넥터 사이에 먼지가 끼면 "접촉 불량"이 생겨서, 멀쩡한 하드디스크가 갑자기 인식되었다 안 되었다 하는 유령 장애(Ghost Failure)를 일으킵니다. 정기 점검 때 에어브러시로 한 번씩 불어주는 게 좋습니다.
Tip 3. NVMe용 백플레인은 다릅니다.
요즘 서버는 SSD(NVMe)를 많이 씁니다.
예전 구형 서버의 백플레인은 SATA/SAS 규격이라 최신 NVMe U.2/U.3 디스크를 꽂으면 인식이 안 되거나 속도가 안 나옵니다.
서버 업그레이드할 때 "이 백플레인이 NVMe를 지원하나요?"라고 꼭 확인해야 합니다.
겉모습은 똑같아 보여도 대역폭 처리 능력이 다릅니다.
요약
- 백플레인은 하드디스크를 케이블 없이 슬롯에 끼우기만 하면 연결되도록 해주는 서버의 핵심 기판이다.
- 핫스왑(Hot-Swap) 기능을 지원하여, 서버 전원을 끄지 않고도 고장 난 디스크를 안전하게 교체할 수 있다.
- 내부 선정리를 깔끔하게 만들어 쿨링 효율을 높여주지만, 백플레인 자체가 고장 나면 연결된 모든 디스크가 인식되지 않을 수 있다.
