광케이블이란?(전송 속도, 전송 모드, 광 케이블 종류)

광케이블이란?

광섬유는 유리 또는 플라스틱 섬유를 따라 빛으로 정보를 전송하는 기술을 말합니다.
광케이블이란 이러한 광섬유를 몇 개에서 수백 개까지 구성된 케이블을 말합니다.
광케이블은 장거리 및 고성능 데이터 네트워킹에 많이 사용됩니다.



고성능 데이터 네트워킹은 고속의 TCP/IP Network가 있습니다. 네트워크 10Gbps 이상의 환경에서 주로 사용합니다.
그리고 SAN 환경에서도 많이 사용합니다.
SAN 환경에서 서버와 SAN 스위치 또는 스토리지와 SAN 스위치를 고속으로 연결하기 위해 사용합니다.

---

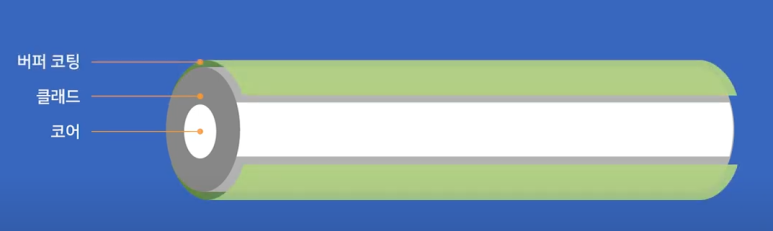

광케이블 구조

광케이블 구조 및 성능

코어 -> 유리나 플라스틱으로 된 실린더와 코어에서 빛이 이동
클래드 -> 코어 주변의 유리 또는 플라스틱 실드. 클래딩은 빛이 코어에서 빠져나가는 것을 방지
버퍼 코팅 -> 플라스틱 섬유. 광섬유를 보호 역할



전송 속도

데이터 전송 속도를 비교하면 광섬유 케이블은 구리 도체의 전자 전송 속도보다 100배 이상 빠름.
현재 구리 케이블은 최대 40Gbps에 도달하고 OM5 광섬유는 100Gbps에 도달할 수 있음.



전송 거리

광섬유 케이블과 구리 섬유 모두 장거리에서 신호 손실이 발생하지만, 감쇠는 구리에서 훨씬 더 큼.
100미터 이상에서 광섬유는 신호 강도의 3%만 손실되는 반면, 동일한 거리 내에서 구리 케이블은 신호 강도의 94% 손실되는 것으로 추정됨.





---

싱글 모드 AND 멀티 모드

싱글 모드

광케이블 코어 안에 도파되는 빛의 모드가 하나인 광섬유
장거리 고전송에 유리
하나의 빛 경로를 허용하는 작은 직경 9미크론 코어 존재



멀티 모드

광케이블 코어 안에 도파되는 빛의 모드가 여러개인 경우
단거리 전송에 유리
빛의 여러 경로를 허용하는 50 및 62.5미크론의 두 가지 큰 직경 코어

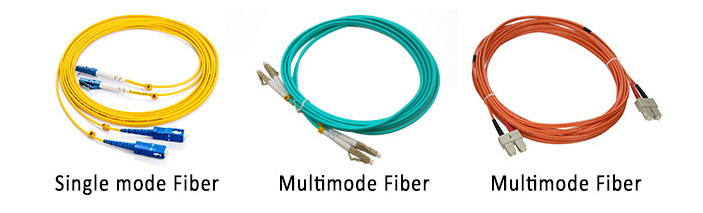

광케이블 색상에 따른 종류

싱글 모드 타입

노란색



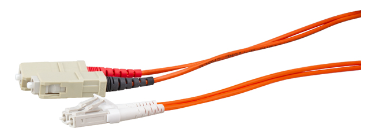

멀티 모드 타입

주황색, 하늘색

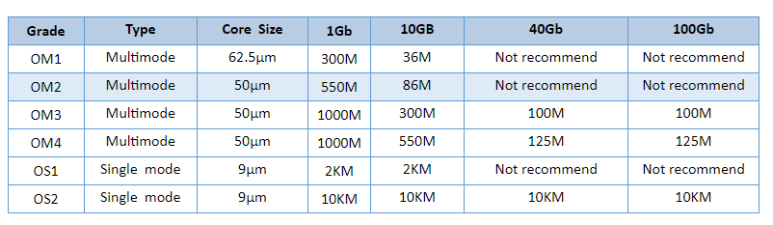

싱글 모드 및 멀티 모드 타입 별 권장 거리

멀티 모드 케이블은 짧은 거리에서만 높은 대역폭을 제공하며, 더 긴 거리에서 실행할 때 왜곡이 문제가 됩니다.
신호 대역폭이 증가함에 따라 반대로 거리의 범위가 감소함.





멀티 모드 타입 케이블 종류

OM1

재킷 색상 – 주황색
코어 크기 – 62.5um
데이터 속도 - 850nm 파장에서 1Gb
거리 – 최대 300미터
사용 용도– 단거리 네트워크, LAN(Local Area Networks) 및 사설 네트워크



OM2

재킷 색상 – 주황색
코어 크기 – 50um
데이터 속도 - 850nm 파장에서 1Gb
거리 – 최대 600미터
사용 용도– 단거리 네트워크, LAN(Local Area Networks) 및 사설 네트워크



OM3

재킷 색상 – 아쿠아
코어 크기 – 50um
데이터 속도 – 850nm 파장에서 10Gb
거리 – 최대 300미터
MPO 커넥터를 사용하여 최대 100미터까지 40GB 또는 100GB 실행 가능
사용 용도 - 대규모 사설 네트워크, 데이터 센터, 전산실



OM4

재킷 색상 – 아쿠아
코어 크기 – 50um
데이터 속도 - 850nm 파장에서 10G
거리 – 최대 550미터
MPO 커넥터를 사용하여 최대 150미터까지 100GB 실행 가능
사용 용도 – 고속 네트워크, 데이터 센터, 금융 센터 및 기업 캠퍼스



OM5

재킷 색상 - 그린
완벽하게 호환되며 OM3 및 OM4 케이블링과 연결 가능
850nm에서 953nm 사이의 더 넓은 범위의 파장을 활용.
SWDM(Short Wavelength Division Multiplexing)을 지원하도록 설계됨
40Gb/s 및 100Gb/s 전송 가능
사용 용도 – 더 긴 링크 거리와 더 빠른 속도가 필요한 고속 네트워크 및 데이터 센터.
