Windows Server 2022에서 NIC Teaming 구성 방법

NIC Teaming은 Windows Server 2022의 기능입니다.

여러개의 네트워크 어댑터를 단일 논리 인터페이스로 결합할 수 있도록 합니다.

이를 통해 네트워크 대역폭이 증가,네트워크 중복성을 제공합니다.

Windows Server 2022에서 NIC Teaming 을 구성하는 과정을 보여드리겠습니다.

NIC Teaming 목적

1. 네트워크 성능 향상: 여러 네트워크 어댑터의 대역폭을 통합
2. 중복성: 하나의 NIC에 장애가 발생해도 네트워크 가용성을 보장
3. 부하 분산: 사용 가능한 NIC 간에 네트워크 트래픽을 고르게 분배

사전 요구 사항

• 최소 두 개의 물리적 네트워크 어댑터(NIC)를 갖춘 서버.
• 서버에서 NIC Teaming을 LACP 모드로 설정시, 스위치가  LACP 모드를 지원하는지 확인.



NIC Teaming 구성 방법

1단계: 서버 관리자 열기

시작 메뉴에서 서버 관리자를 실행합니다.





왼쪽 메뉴에서 로컬 서버를 선택하고 우측  속성에서 NIC 팀 필드를 찾아 사용 안 함을 클릭합니다.



2단계: NIC 팀 구성 창 열기

NIC 팀 인터페이스가 열립니다.

팀 창에서 작업을 클릭하고 새 팀을 선택합니다.



3단계: 새 팀 만들기

팀 이름(예: "Teaming01")을 입력합니다.

팀에 포함할 네트워크 어댑터를 선택하여 해당 상자를 선택합니다.

추가 속성을 클릭하여 고급 설정을 구성합니다.



고급 설정에서 아래와 같이 원하는 팀 모드를 선택합니다.

• 독립 전환(기본값): 스위치 구성이 필요하지 없는 Active/Standby 모드.
• 정적 팀 구성: 연결된 스위치에서 수동 구성이 필요합니다.
• LACP (Link Aggregation Control Protocol): 스위치와 동적 링크 집계를 허용.(반드시 스위치에도 LACP 설정이 필요)



4단계: 생성된 팀 확인

1. 새로 생성된 팀이 팀 속성에 보여집니다.
2. 팀과 포함된 NIC의 상태를 확인합니다. 상태는 활성(Active) 으로 표시되어야 합니다.



5단계: 생성된 팀에 IP 부여

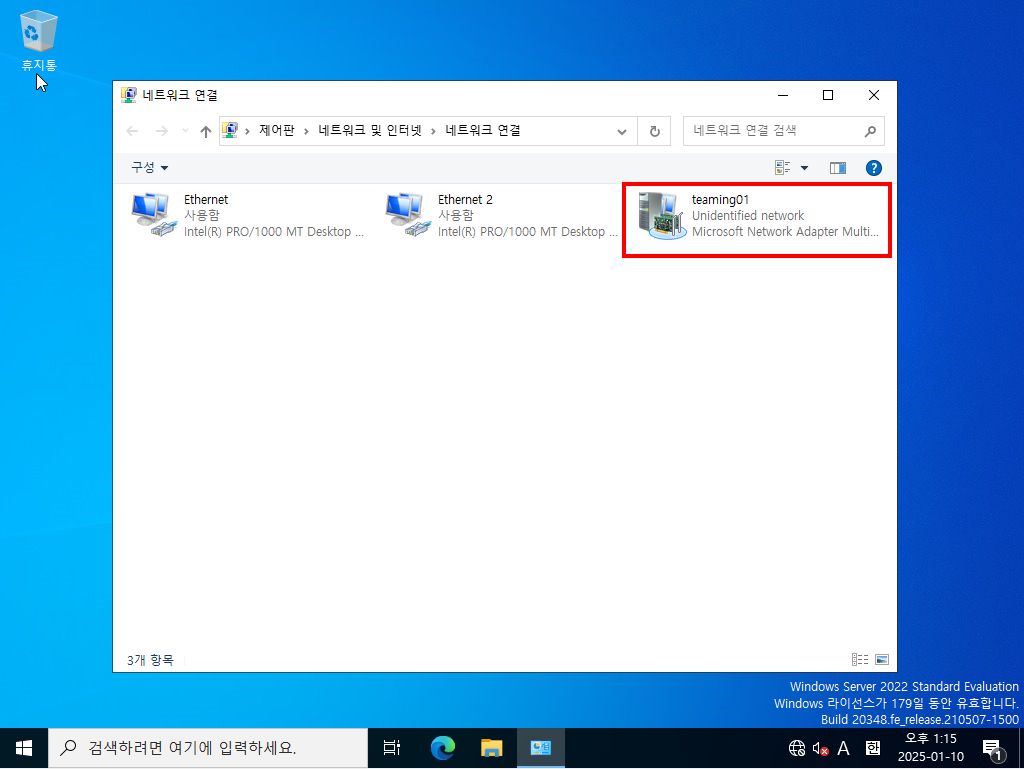

Windows Server에서 제어판 -> 네트워크 및 인터넷 -> 네트워크 연결로 들어가면 생성된 Teaming01 인터페이스 확인.

Teaming01 인터페이스를  우클릭해서 -> 속성에 들어가서 원하는 IP를 넣어줍니다.



테스트 및 모니터링

1. 연결 테스트: 다른 장치에서 서버의 IP 주소로 핑을 보내 팀과의 통신 확인.
2. NIC 장애 시뮬레이션: 하나의 NIC를 제거시 연결 지속 상태를 확인.
3. 성능 모니터링: 작업 관리자 또는 성능 모니터를 사용하여 트래픽 분배를 관찰.



문제 해결

1. 팀이 작동하지 않는 경우: NIC 드라이버가 최신 상태인지 확인.
2. 불균형한 트래픽 분배: 환경에 맞는 부하 분산 모드를 조정.
3. 네트워크 불안정성: 스위치 설정에 적합한 팀 모드가 구성되어 있는지 확인.
