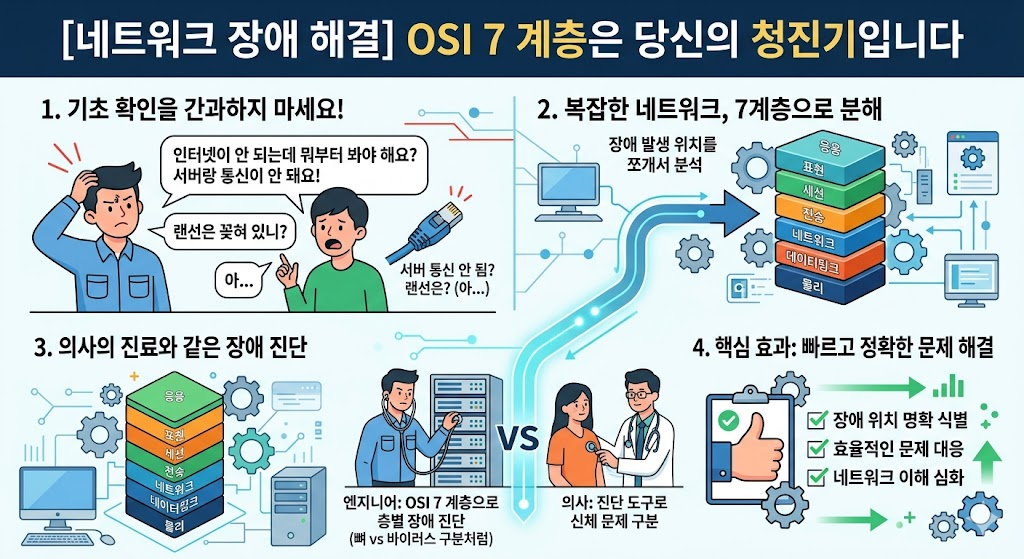

"인터넷이 안 되는데 뭐부터 봐야 해요?"
"서버랑 통신이 안 돼요!"라고 외치는데, 정작 "랜선은 꽂혀 있니?"라고 물어보면 "아..." 하고 머리를 긁적이는 경우가 많죠.
우리가 지겨운 전공 서적에서 OSI 7 계층(Open Systems Interconnection 7 Layer)을 배우는 이유는 단순히 시험을 잘 보기 위해서가 아닙니다. 복잡한 네트워크 세상에서 "문제가 어디서 발생했는지 쪼개서 분석하기 위해서"입니다.
마치 의사가 환자를 진료할 때 뼈가 부러진 건지(하드웨어), 바이러스에 감염된 건지(소프트웨어) 구분하는 것처럼, 엔지니어에게 OSI 7 계층은 장애를 진단하는 청진기와 같습니다.
1. "택배 배송 시스템"과 똑같다
OSI 7 계층을 이해하는 가장 좋은 방법은 "온라인 쇼핑몰 택배 배송"에 비유하는 겁니다.
우리가 물건을 주문해서 받을 때까지의 과정과 네트워크 통신은 놀라울 정도로 닮아 있습니다.
- 7계층 (응용): 사용자가 쇼핑몰 앱에서 "구매 버튼"을 누름 (인터페이스)
- 6계층 (표현): 물건이 파손되지 않게 뽁뽁이로 "포장"하고 암호화함 (데이터 변환)
- 5계층 (세션): 판매자와 구매자 간의 거래가 성사되었음을 확인 (연결 유지)
- 4계층 (전송): 택배 송장에 "등기/일반" 여부를 체크하고 물건이 잘 갔나 확인 (신뢰성)
- 3계층 (네트워크): 송장에 적힌 "도로명 주소(IP)"를 보고 최적의 경로로 이동 (경로 탐색)
- 2계층 (데이터링크): 물류 센터 내에서 "지게차(MAC 주소)"가 트럭에 물건을 실음 (인접 장비 통신)
- 1계층 (물리): 실제 택배 트럭이 "도로(케이블)"를 달려서 이동 (전기 신호 전송)
즉, OSI 7 계층은 "데이터라는 택배 상자가 상대방에게 안전하게 도착하기 위해 거쳐야 하는 7단계 표준 절차"입니다.

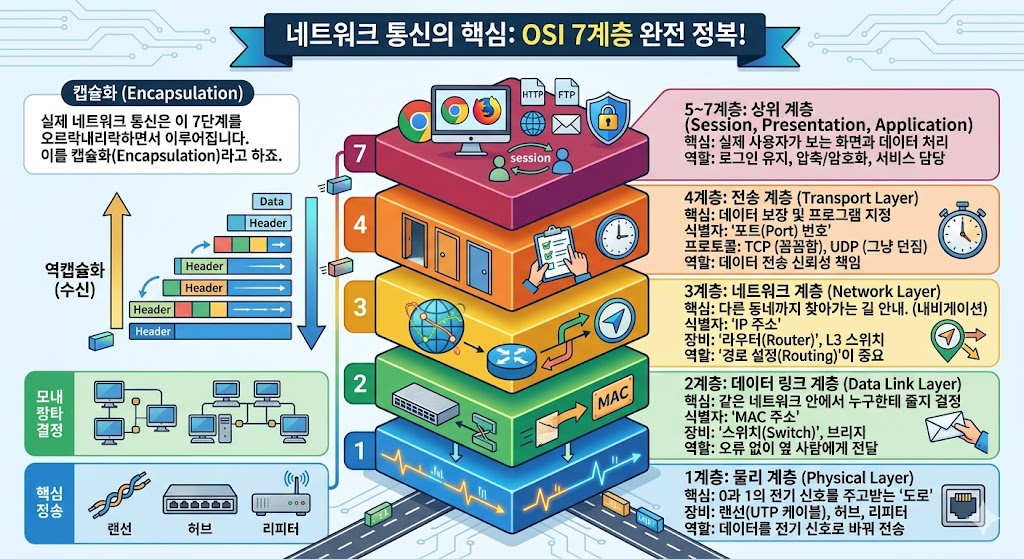

2. 작동 원리 및 구조: 1층부터 7층까지 쌓아 올리기
실제 네트워크 통신은 이 7단계를 오르락내리락하면서 이루어집니다. 이를 캡슐화(Encapsulation)라고 하죠.
1계층: 물리 계층 (Physical Layer)
- 핵심: 0과 1의 전기 신호를 주고받는 "도로"입니다.
- 장비: 랜선(UTP 케이블), 허브(Hub), 리피터.
- 역할: 그냥 데이터를 전기 신호로 바꿔서 보낼 뿐, 이 데이터가 뭔지, 누구한테 가는지는 모릅니다.
2계층: 데이터 링크 계층 (Data Link Layer)
- 핵심: 같은 네트워크(사무실 내) 안에서 누구한테 줄지 결정합니다.
- 식별자: "MAC 주소" (물리적 주소)
- 장비: "스위치(Switch)", 브리지.
- 역할: 오류 없이 옆 사람에게 전달하는 것이 목표입니다.
3계층: 네트워크 계층 (Network Layer)
- 핵심: 다른 동네(다른 네트워크)까지 찾아가는 길을 안내합니다. (내비게이션)
- 식별자: "IP 주소" (논리적 주소)
- 장비: "라우터(Router)", L3 스위치.
- 역할: "경로 설정(Routing)"이 가장 중요합니다.
4계층: 전송 계층 (Transport Layer)
- 핵심: 데이터가 깨지지 않고 잘 도착했는지 확인하고, 어떤 프로그램으로 보낼지 정합니다.
- 식별자: "포트(Port) 번호"
- 프로토콜: TCP (꼼꼼하게 확인), UDP (그냥 던짐)
- 역할: 데이터 전송의 신뢰성을 책임집니다.
5~7계층: 상위 계층 (Session, Presentation, Application)
- 핵심: 실제 사용자가 보는 화면과 데이터 처리입니다.
- 역할: 로그인 유지(세션), 데이터 압축/암호화(표현), HTTP/FTP 같은 서비스(응용)를 담당합니다.
3. 비교 분석: OSI 7 Layer vs TCP/IP 4 Layer
학교에서는 OSI 7 계층을 배우지만, 실제 현업에서는 TCP/IP 4 계층 모델을 더 많이 이야기합니다.
OSI 7 계층은 "이론적 표준"이고, TCP/IP는 "실전 압축형"이라고 보면 됩니다.
| 비교 항목 | OSI 7 Layer (이론적 모델) | TCP/IP 4 Layer (실무형 모델) |
| 상위 계층 | 7. 응용 / 6. 표현 / 5. 세션 | 4. 응용 (Application) |
| 전송 계층 | 4. 전송 (Transport) | 3. 전송 (Transport) |
| 네트워크 계층 | 3. 네트워크 (Network) | 2. 인터넷 (Internet) |
| 하위 계층 | 2. 데이터링크 / 1. 물리 | 1. 네트워크 액세스 (Network Access) |
| 특징 | 기능별로 세분화되어 교육/분석용으로 적합 | 효율성을 중시하여 실제 인터넷 표준으로 사용 |
핵심 차이: TCP/IP는 상위 3개 계층(5, 6, 7)을 하나로 퉁쳐서 "응용 계층"이라고 부릅니다. 어차피 개발자가 프로그램 짤 때 다 같이 처리하는 경우가 많거든요.

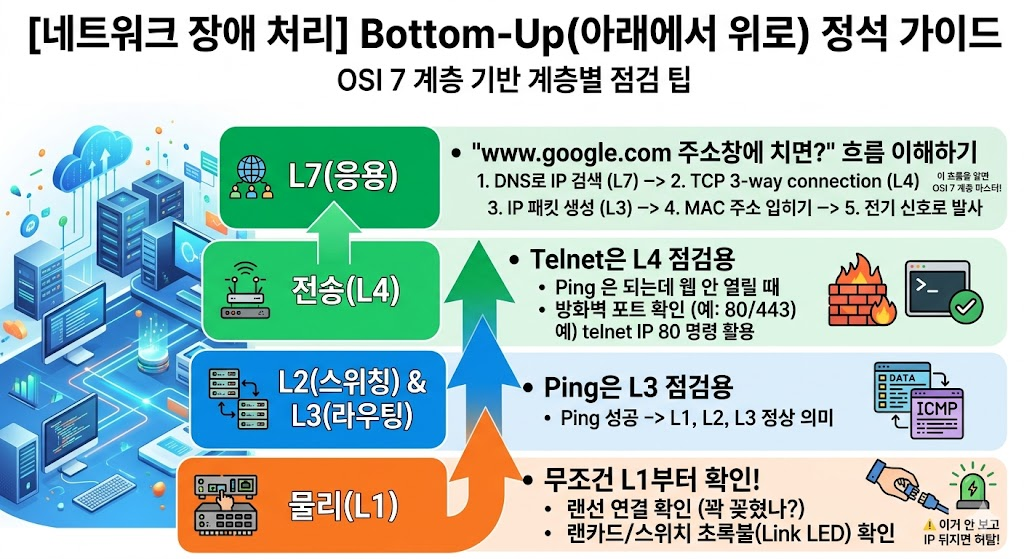

4. "장애 처리는 1계층부터"
"장애 처리(Troubleshooting)의 정석"은 Bottom-Up(아래에서 위로) 방식입니다.
Tip 1. L1(물리)부터 확인하세요.
"인터넷이 안 돼요!"라고 연락 오면 가장 먼저 할 일은 복잡한 설정 확인이 아닙니다.
- 랜선이 꽉 꽂혀 있는지 확인한다.
- 랜카드나 스위치에 초록불(Link LED)이 들어와 있는지 본다.
이거 확인 안 하고 IP 설정부터 뒤지다가, 나중에 랜선 빠져있는 거 발견하면 정말 허탈합니다.
Tip 2. Ping은 L3, Telnet은 L4 점검용입니다.
- Ping(ICMP)이 나간다? -> L1(케이블), L2(스위치), L3(라우터/IP)까지는 정상이라는 뜻입니다.
- Ping은 되는데 웹사이트가 안 열린다? -> L4(포트) 문제일 확률이 큽니다.
방화벽이 80/443 포트를 막고 있는지 telnet IP 80 명령어로 확인해야 합니다. - 이렇게 계층별로 쪼개서 접근해야 범인을 빨리 잡습니다.
Tip 3. "주소창에 www.google.com을 쳤을 때 일어나는 일"
이 질문의 의도는 OSI 7 계층의 흐름을 아는지 묻는 겁니다.
"DNS를 통해 IP를 찾고(L7), TCP 3-way Handshake로 연결하고(L4), IP 패킷을 만들어(L3), MAC 주소를 입혀서(L2), 전기 신호로 쏜다(L1)"는 흐름을 이야기하면 합격입니다.
요약
- OSI 7 계층은 네트워크 통신 과정을 7단계로 표준화한 모델로, 복잡한 통신 장애가 발생했을 때 원인을 쪼개서 분석하기 위한 핵심 도구다.
- 실무에서는 이를 간소화한 TCP/IP 4 계층을 주로 사용하며, 데이터는 상위 계층에서 하위 계층으로 내려가며 포장(캡슐화)되어 전송된다.
- 네트워크 장애가 발생하면 물리 계층(L1, 케이블/전원)부터 시작해서 L2(스위치), L3(IP), L4(포트) 순서로 아래에서 위로 점검하는 것이 가장 효율적이다.
